美國ATD油田污泥處理技術
閱讀次數：13853 發布時間：2021-01-08 來源： 工業固廢網
1、技術（項目）名稱
ATD Thermal Extractor,一種“慢速、外加熱式”回轉窯類型的熱裂解爐工藝技術。（已規?；茫?/span>
2、技術（項目）簡介
美國ATD Thermal Extractor/Thermal Desorber的一種“慢速、外加熱式”回轉窯類型熱裂解爐工藝技術、不僅能用于處理油田污泥等石化廢棄物,還可用于處理生活垃圾、廚余垃圾、城市污泥、工業廢物（危險廢物、醫療廢物）、農業有機廢棄物、園林廢棄物、森林砍伐廢棄木、廢輪胎橡膠、低質煤/油頁巖等固廢，提煉生質油、生物煤/提質煤/潔凈煤。
3、技術（項目）原理
通過將油污泥等固廢與生石灰混合攪拌，送入熱裂解爐，在無空氣無氧的環境下裂解，產生甲烷、氫氣等可燃氣體和未裂解的油類有機質，通過冷凝式洗滌塔提取生質油等燃料，剩余可燃氣體送入焚化爐燃燒，燃燒熱量用于裂解爐。固廢中的氯、硫等物質與生石灰反應，與其他未分解的灰燼一同排出回轉爐。

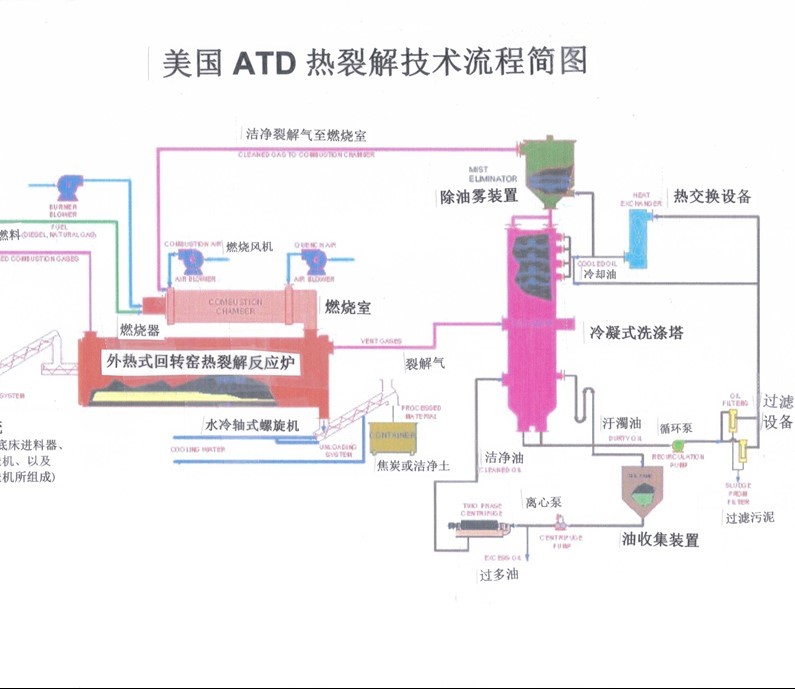

4、工藝流程圖
5、技術先進性
已大型商業化應用,且可為完全預組裝型及出廠前測試。
獨特密封設計裝置,確保達到缺氧環境,即極少空氣(<0.3 m3/hr)的熱裂解環境。
獨到熱傳設計,包括強大紊流產生的熱對流以及直接熱傳導的方式,熱傳效率比一般其它類似熱裂解設備較高出50%~100%。
旋轉窯內部裝置使用螺旋式浮除設備以刮除或避免形成可能沾黏窯壁的焦油 (tar)。
小鋼球循環系統,其提高系統的傳熱能力。并于窯內滾動、撞擊而擊散焦油、避免沾黏窯壁。
ATD旋轉窯能有效控制整個旋轉窯（自進料端至尾端）所希望的熱裂解溫度（±10℃）范圍內，確保產出高品質的生質油與合成氣。
應用潔凈煤時(2~5cm)，無需輔助燃料。
冷卻系統所用水量很低且無生產污水如洗滌水、洗氣水等。且循環使用，僅需少量補充水(揮發)。
除冷凝式洗滌塔外皆屬水平方向布置,冷凝式洗滌塔最高約10米,因而整套系統容易建造于室內，設備的運轉將較不受寒冷氣候或下雪的影響。
可單機一體分多階段式、高性能地完成預熱、裂解、脫附(提質)、炭化、粉碎。
無空氣環境的間接加熱方式不產生廢氣或CO2、粉塵或其他二次空氣污染物如氮氧化合物(NOx)等。
由于「間接加熱式」回轉窯熱裂解系統為低速轉動,相關設備磨損以及所需的維修時間與費用和其它高度磨損技術如流體化床者比較相對地低很多,低至少90%、甚至達99%。此外,「間接加式」旋轉窯熱裂解系統每年可運轉時間可達90%~95%,即每年僅需數星期停車（產）作維護、修理。大多數的輸送機、泵一般可維持三年以上方需主要的維修。
一般運轉只需2~3名操作員,包括一員操作「前端裝載機」以進料。
6、設備指標
(1) ATD移動式的回轉窯熱裂解系統裝備
A. 最小尺寸為1.22 m（ID）*9.15 m（L），初步的報價是3.5百萬美元,日處理能力40~75噸。所需電力約150KW。
*實際處理能力視油泥含水量以及含油量而定
B.最大尺寸為1.98 m（ID）*12.2 m（L），初步的報價是6百萬美元,日處理能力220噸。所需的電力約300 KW。
*實際處理能力視油泥含水量以及含油量而定
(2) ATD固定式的回轉窯熱裂解系統裝備
A. 尺寸1.98 m(ID)*24.4 m(L)--初步的報價是6.5百萬美元,日處理能力可達450噸。所需的電力約300 KW。
*實際處理能力視油泥含水量以及含油量而定
B. 尺寸2.74 m(ID)*24.4 m (L)。初步的報價是8.0百萬美元,日處理能力可達1000噸。所需的電力約 500 KW。
*實際處理能力視油泥含水量以及含油量而定
注：基本上,所有ATD油泥熱解裝備只要油泥含水量小于15%以及含油量>4%,運轉即不再需要輔助燃料而僅需電。
ATD建議油泥進其熱解反應爐前先經離心脫水機預處理。
7、應用案例
(1)「蘇俄Samara某油田」處理40~75 tpd油污泥/土壤, 移動式「間接加熱式」回轉窯熱裂解系統尺寸1.22 m直徑*9.15 m長。
(2)「蘇俄西伯利亞Surgut某油田」處理40 ~75 tpd油污泥/土壤, 移動式「間接加熱式」回轉窯熱裂解系統尺寸1.22 m直徑* 9.15 m長
(3)美國德州Dura Therm公司(現為 Clean Harbor)處理休士頓地區煉油廠廢棄物，年處理量75,000~100,000噸，主要是油污泥，回轉窯熱裂解系統尺寸2.74 m 直徑*24.4 m 長,1993年迄今仍運轉中。
(4)美國北達科塔州處理回收100-250 tpd煉油/石化廠的含鋁觸媒劑「直接加熱式」回轉窯系統
(5) 美國二間接加熱回轉窯熱裂解系統 (尺寸1.98 m直徑* 21.3m長) 以及(尺寸~1.22 m直徑*~12.2m長)分別經過中介商賣給巴西以及尼日利亞某油田做油污泥/土壤處理回收油。
